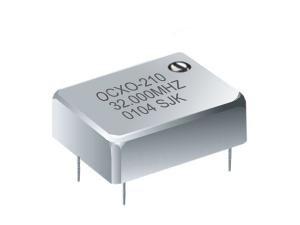

Термостатированные кварцевые генераторы

Термостатированные кварцевые генераторы (OCXO) иногда называются термостатироваными осцилляторами или просто кварцевыми термостатами. Они отличаются высокой стабильностью частоты, низким фазовым шумом и широким диапазоном рабочих температур по сравнению с термокомпенсированными кварцевыми генераторами и простыми кварцевыми генераторами. Эти устройства для управления частотой обеспечивают высокую стабильность частоты, что позволяет их использовать для спутников, электронных инструментов, контрольно-измерительного оборудования, мобильной связи, радиостанций, аэрокосмической промышленности и т.д

Принцип работы
Термостатированные кварцевые генераторы в основном состоят из схемы управления и схемы осциллятора. Схема управления предназначена для управления термостатом, схема осциллятора - для генерации частоты колебаний. Во время работы термостат поддерживает постоянную температуру кристалла, чтобы минимизировать изменения частоты, которые зачастую являются причиной изменения температуры окружающей среды. Дифференциальный усилитель используется для регулирования температуры. Таким образом, частота колебаний поддерживается на стабильном уровне.

Особенности
1. Высокая частоты, высокая точность, высокая стабильность частоты, быстрый разогрев
2. Низкий фазовый шум, низкое потребление энергии, низкое питающее напряжение, низкий уровень возбуждения
3. Широкий диапазон рабочих температур
4. Доступны корпусы DIP14 и DIP8
5. Соответствуют стандарту RoHS, не содержат свинца

Применение
1. Термостатированные кварцевые генераторы используются в качестве кварцевых осцилляторов общего назначения для различных схем с целью создания частоты колебаний.
2. Это тактовые генераторы, которые работают вместе с другими электронными компонентами для создания стандартных импульсных сигналов для цифровых схем
3. Кварцевые генераторы идеально подойдут для микропроцессоров, кабельного телевидения, видеомагнитофонов и часов.

Технические параметры термостатированных кварцевых генераторов
1. Тип среза кварца: SC/AT
2. Диапазон частота: 10МГц-100МГц
3. Диапазон рабочих температур: -40°C~+85°C
4. Характеристики частоты и температуры: 20ppb ~100ppb (AT-срез), 5ppb~20ppb (SC-срез)
5. Питающее напряжение: +3.3В/+5.0В/+12.0В
6. Мощность нагрева: 5Вт
7. Форма выходного сигнала: синусоидальная

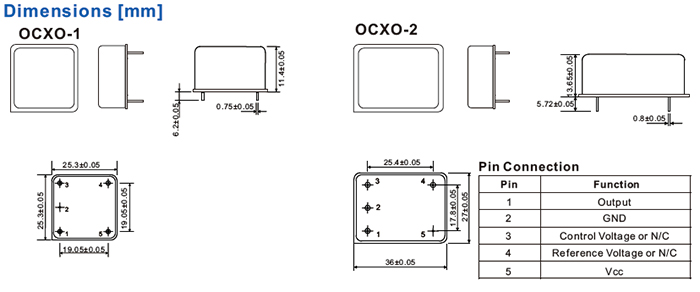

8. Размеры: 25×25×12мм (DIP8), 36×27×14 (DIP14)
