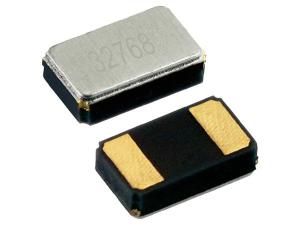

Кварцевые резонаторы 2012 SMD отличаются сверхкомпактным дизайном, разработанным по технологии поверхностного монтажа. Кристалл расположен на двух контактных площадках. Его рабочая частота составляет 32.768 кГц, благодаря чему он может быть использован в мелкой электронике, часах и телекоммуникационном оборудовании.
Особенности
1. Две контактные площадки для монтажа кристалла с частотой 32,768 кГц.
2. Керамический корпус с металлическим покрытием.
3. Высокая точность и надёжность работы.
4. Автоматическая фиксация и пайка волной припоя.
5. Соответствие стандартам RoHS и Pb-Free.
| Модель | Кварцевый резонатор 2012 SMD, серия 7R |
| Номинальная частота | 32.768 кГц |
| Допустимое отклонение частот (при температуре 25 ℃) | ±20 ppm или иные параметры по согласованию |
| Коэффициент отражения | -0.04×10-6/℃2 |
| Диапазон рабочих температур | -40~+85℃ или иные параметры по согласованию |
| Диапазон температур хранения | -55~+125℃ или иные параметры по согласованию |
| Диапазон уровней сигнала | Макс. 0.5 мкВт |
| Ёмкость нагрузки | 12.5 пФ или иные параметры по согласованию |
| Температура переключения | 25℃ ±5℃ |
| Эквивалентное последовательное сопротивление (ESR) | 90 кОм |
| Порядок колебаний | Основная частота |
| Шунтирующая ёмкость | Стандарт 1.3 пФ |
| Скорость износа (при температуре 25 ℃) | ±3ppm /год |

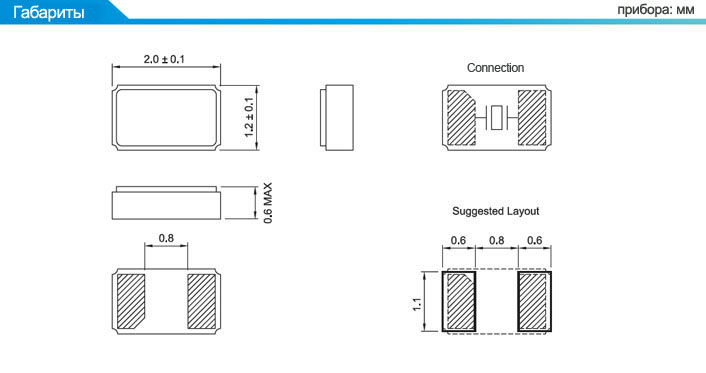

| Габариты (Д×Ш×В) | 2.0×1.2×0.60 (мм) |
