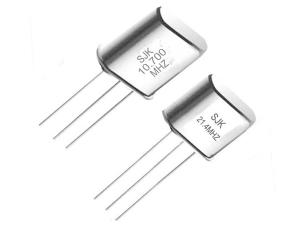

Кварцевые фильтры серии 7D – это электронные фильтры, для которых используются кварцевые резонаторы. Благодаря стабильным физическим и химическим свойствам резонаторов, данный селективный фильтр отличается высоким уровнем добротности – свыше 10,000.
Особенности
1. Узкая полоса пропускания: для кварцевого фильтра полоса пропускания равна нескольких тысячам частей соответствующей полосы пропускания.
2. Низкие вносимые потери: 3~6дБ для обычных изделий.
3. Низкий коэффициент прямоугольности: переходная полоса довольна крутая, поэтому коэффициент прямоугольности равняется 2 и ниже.
4.Отличная температурная стабильность: наши полосовые фильтры отличаются такой же температурной стабильностью, как и кварцы.
Применение
Благодаря всем вышеупомянутым свойствам наши кварцевые фильтры широко используются для бытовых и военных электрических приборов, включая домофоны, беспроводные телефоны, системы связи, системы астронавигации и т.д. Необходимо также отметить, что наша продукция незаменима в областях, связанных с промежуточной частотой.
Технические параметры кварцевых фильтров7D
1. Средняя частота: 10.7МГц, 21.4МГц, 21.5МГц, 45МГц и т.д.
2. Рабочий режим: основная частота/третья гармоника
3. Вносимые потери: 1.5дБ~4.0дБ
4. Ширина полосы подавления (кГц/дБ): ±12.5/10, ±18/20, ±25/40
5. Стабильность частоты: ±10ppm~±50ppm, или на заказ
6. Затухание (дБ/кГц): 35/300~+1.000 и т.д..
7. Паразитная емкость (C0): 5pF (макс.)
8. ЭПС: 40Ω~180Ω
9. Упаковка: HC49U, UM-1, UM-5, HC49U×2
