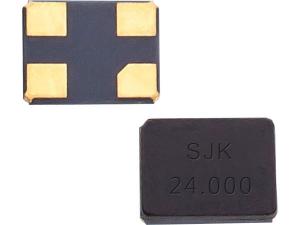

Кварцевый резонатор в стеклянном корпусе 2520 SMD

Кварцевые генераторы в стеклянном корпусе поддерживают широкий диапазон частот от 12 до 64 МГц. Кроме того, они отличаются высокой термоустойчиостю, точностью и наджностью работы. Кристаллы-генераторы получили широкое применение в устройствах беспрововдной связи, комьютерах, ноутбуках и другой высокотехнологичной технике.

Особенности
1. Кристалл расположен на четырёх контактных площадках.
2. Превосходная термрстойкость.
3. Высокая точность и надёжность работы.
4. Автоматическая фиксация и пайка волной припоя.
5. Содержание свинца в корпусе соответствует стандартам RoHS.

Электротехнические характеристики
Модель Кварцевый резонатор 2520 SMD (в стеклянном корпусе), серия 7Z
Диапазон частот 12~64 МГц
Допустимое отклонение частот
(при температуре 25 ℃)
±10 ppm, ±20 ppm или иные параметры по согласованию
Стабильность частоты при высоких температурах ±10 ppm, ±20 ppm или иные параметры по согласованию
Диапазон рабочих температур -20~+70℃ или иные параметры по согласованию
Диапазон температур хранения -55~+125℃ или иные параметры по согласованию
Диапазон уровней сигнала 1~50 мкВт (стандартно 10 мкВт)
Ёмкость нагрузки 8 пФ, 10 пФ или иные параметры по согласованию
Эквивалентное последовательное сопротивление (ESR) 60~200 Ом
Шунтирующая ёмкость Макс. 3 пФ
Порядок колебаний Основная частота
Скорость износа (при температуре 25 ℃) Макс. ±3ppm/год

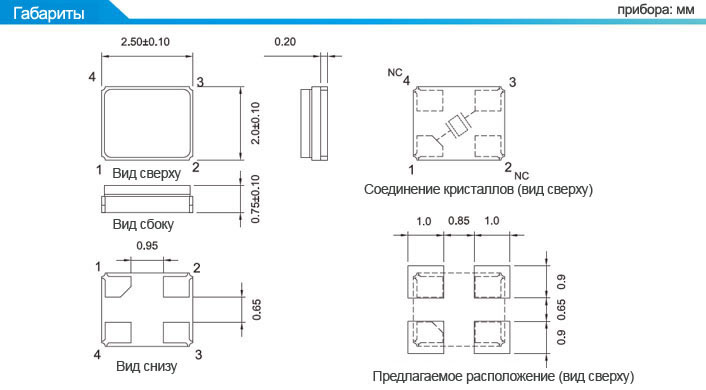

Габариты (Д×Ш×В) 2.5×2.0×0.75 (мм)
