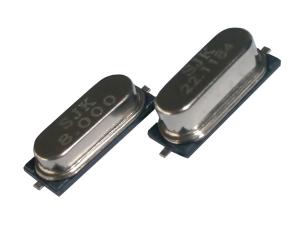

Кварцевые резонаторы серии HC-49SMD – резонаторы с герметизированным корпусом HC-49S. Высота для 49SMD – 4.0мм, 49SSMD – 3.0мм. Низкопрофильные кварцевые резонаторы отличаются точностью и стабильностью. Диапазон частоты – 3МГц~100МГц.
Кварцевые резонаторы для поверхностного монтажа идеально подойдут для автоматической сборки и пайки волной припоя. Изделия полностью соответствуют стандарту RoHS и не содержат свинца.
Применение
Кварцевые резонаторы МГц диапазона предназначены для ИБП, компьютеров, мультимедийных плееров, малогабаритной бытовой техники, электромеханических устройств, устанавливаемых на транспортных средствах устройств и т.д.
Технические параметры кварцевых резонаторов серии HC-49SMD
1. Диапазон частоты: 3МГц-100МГц
2. Рабочий режим: первая гармоника/третья гармоника
3. Емкость нагрузки: 16пФ, 20пФ, 30пФ, 32пФ, или другие значения по требованию клиента
4. Уровень возбуждения: 100μW (стандарт)
5. Стабильность частоты:±30ppm (стандарт), или другие значения по требованию клиента
6. Допустимое отклонение частоты: ±30ppm (стандарт), или другие значения по требованию клиента
7. Паразитная емкость (C0): 7пФ (макс.)
8. ЭПС: 30Ω~150Ω
9. Диапазон рабочих температур: -20°C~+70°C, -40°C~+85°C
10. Диапазон температур хранения: -40°C~+85°C
11. Скорость старения: ±3ppm/год
12. Количество в упаковке: 1000шт/рулон
