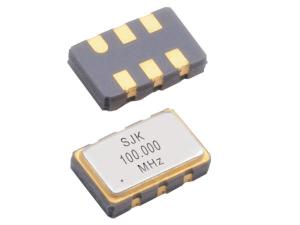

Управляемый напряжением кварцевый генератор отличается низким уровнем фазового шума и малым джиттером, а также большим диапазоном рабочих частот: от 50 до 200 МГц. Благодаря перечисленным характеристикам представленные осцилляторы широко используются в сетях SDH/SONET, Ethernet, а также телекоммуникационном оборудовании, радиоаппаратуре, DVD-проигрывателях и серверных станциях.
Особенности
1. Сверхкомпактные размеры: 5.0×3.2×1.2 мм.
2. Выходной уровень CMOS, низкий уровень энергопотребления.
3. Три режима работы.
4. Высокая линейность.
5. Низкий уровень фазового шума и малый джиттер.
6. Широкий диапазон рабочих частот: 50 − 200 МГц.
7. Соответствие стандартам RoHS и Pb-Free.
| Модель | Кварцевый генератор управляемый напряжением 5032 SMD VCXO |
| Диапазон частот | 50~200 МГц |
| Выходной уровень | CMOS |
| Выходная нагрузка | 15 пФ или иные параметры по согласованию |
| Режим генератора | Основная частота |
| Напряжение питания (VDD) | 3.3В |
| Стабильность частоты | ±25ppm, ±50ppm, ±100ppm |
| Диапазон рабочих температур | От -20 до +70℃ или иные параметры по согласованию |
| Диапазон температур хранения | От -55 до +125℃ или иные параметры по согласованию |
| Уровни напряжения Vol (макс.) / Voh (мин.) | 0.1VDD / 0.9VDD |
| Время нарастания (Tr) / спада (Tf) | 5 нсек (макс.) |
| Ток питания | 60 мА (макс.) |
| Симметрия | 45~55% |
| Время запуска | 10 мсек (макс.) |
| Интервал захвата частоты (APR) | Мин. ±50 ppm (или иные параметры по согласованию) |
| Номинальное управляющее напряжение | 0.5VDD |
| Диапазон управляющих напряжений | 0~VDD |
| Линейность | Макс. 10% |
| Фазовое дрожание (джиттер 12 кГц ~ 20 МГц) | 1 псек (макс.) |

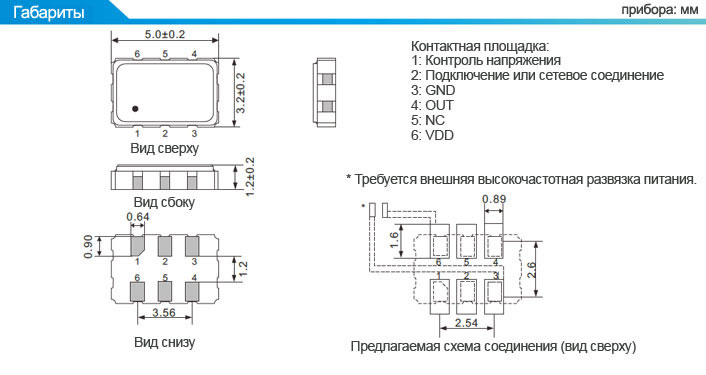

| Габариты (Д×Ш×В) | 5.0×3.2×1.20 (мм) |
