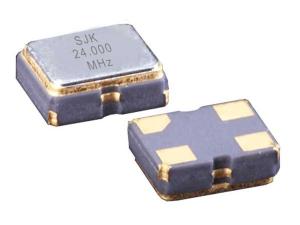

Кварцевые генераторы 2016 SMD

Очень маленький размер изделий (всего 2.0×1.6×0.75 мм), а также герметичная запайка швов, наряду с поддержкой низкого напряжения и минимальным энергопотреблением обеспечивают высокие конкурентные преимущества генераторов данной серии. Большой диапазон частот от 4 до 54 МГц делает устройства пригодными для использования, как в оборудовании беспроводной передачи данных, так и в персональных компьютерах, игровых приставках и периферийной аппаратуре.

Особенности
1. Сверхминиатюрный дизайн (размеры корпуса составляют всего 2.0×1.6×0.75 мм).
2. Напряжение источника питания: 1,8В /2,5В /3,3В.
3. Три режима работы.
4. Высокий уровень экологической безопасности.
5. Выходной уровень CMOS, низкий уровень энергопотребления.
6. Соответствие стандартам RoHS и Pb-Free.

Электротехнические характеристики
Модель Кварцевый генератор 2016 SMD , серия 1N
Диапазон частот 4~54 МГц
Выходной уровень CMOS
Выходная нагрузка 15 пФ или иные параметры по согласованию
Напряжение питания 3.3 В (1.8 В , 2.5 В опционально)
Стабильность частоты ±25ppm, ±50ppm
Диапазон рабочих температур -20~+70℃ или иные параметры по согласованию
Диапазон температур хранения -55~+125℃ или иные параметры по согласованию
Уровни напряжения Vol (макс.) / Voh (мин.) 0.1VDD / 0.9VDD
Время нарастания (Tr) / спада (Tf) Макс. 5 наносекунд
Ток питания Макс. 5 мА
Симметричность 45~55%
Время запуска Макс. 5 миллисекунд
Дрожание фазы (джиттер 12 кГц ~ 20 МГц) Макс. 1 пикосекунда

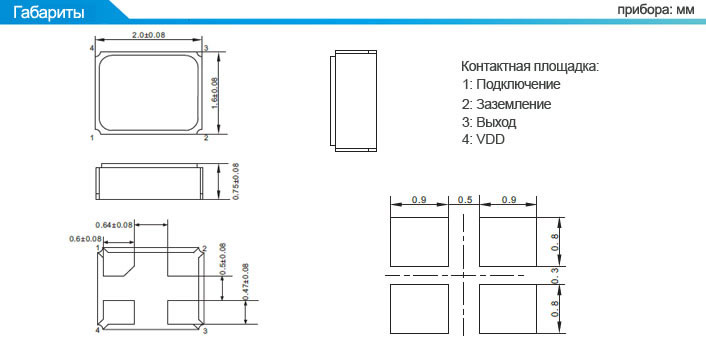

Габариты (Д×Ш×В) 2.0×1.6×0.75 (мм)
