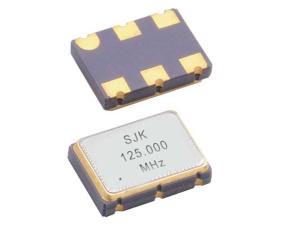

Кварцевые генераторы с дифференциальными выходами 7050 SMD

Кварцевые генераторы предствленной серии оснащены дифференциальными выходами LVDS /LVPECL /HCSL и поддерживают рабочее напряжение от 2,5В до 3,3В. Они могут генерировать волны основной частоты и гармоники третьего порядка, а также осуществлять фазовую автоподстройку частоты. Кроме того они характеризуются низким уровнем фазового шума и малым джиттером, а также широким частотным диапазоном: от 25 до 700 МГц.

Особенности
1. Компактный корпус: 7,0×5,0×1,3 мм.
2. Поддержка дифференциальных выходов LVDS /LVPECL /HCSL.
3. Генерация волн основной частоты и гармоник третьего порядка, осуществление фазовой автоподстройки частот.
4. Напряжение источника питания: 2,5В/3,3В.
5. Три режима работы.
6. Широкий диапазон рабочих частот: 25 − 700 МГц.
7. Соответствие стандартам RoHS и Pb-Free.

Электротехнические характеристики
Модель Кварцевый генератор с дифференциальными выходами 7050 SMD
Частота Режим генератора Основная частота / гармоника третьего порядка / фазовая автоподстройка частоты
Диапазон частот Основная частота : 25~200 МГц
Гармоника третьего порядка : 25~200 МГц
Фазовая автоподстройка частоты : 75~700 МГц
Выходные параметры Выходной уровень LVDS LVPECL HCSL
Выходная нагрузка 100 Ом От 50 Ом до VDD-2В 50 Ом
Напряжение питания 2.5В , 3.3В
Стабильность частоты ±50 ppm или иные параметры по согласованию
Диапазон рабочих температур -20~+70℃ или иные параметры по согласованию
Диапазон температур хранения -55~+125℃ или иные параметры по согласованию
Время нарастания (Tr) / спада (Tf ) 1 нсек (макс.) 1 нсек (макс.) 0.5 нсек (макс.)
Ток питания 80 мА (макс.)
99 мА (макс.) фазовая автоподстройка частоты 		80 мА (макс.)
99 мА (макс.) фазовая автоподстройка частоты 		30 мА (макс.)
Симметрия 45~55%
Время запуска 10 мсек (макс.)
Дрожание фазы (джиттер 12 кГц ~ 20 МГц) 1 псек (макс.) 1 псек (макс.) 0.2 псек ( стандарт ), 1.0 псек (макс.)

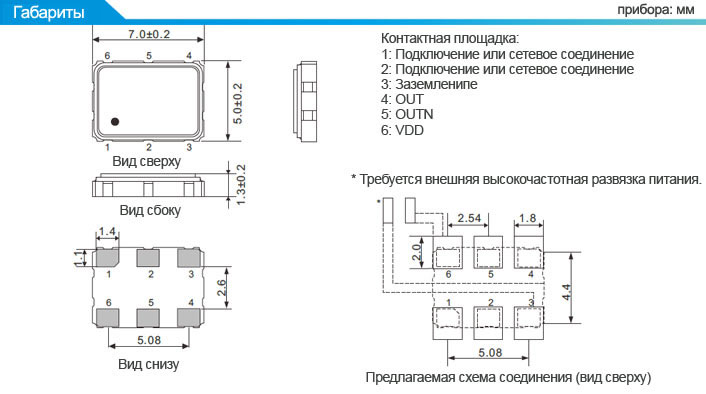

Габариты (Д×Ш×В) 7.0×5.0×1.30 ( мм )
