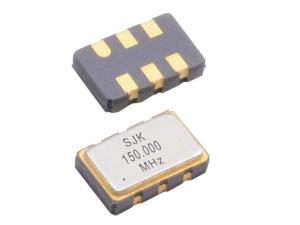

Кварцевые генераторы с дифференциальными выходами LVDS /LVPECL /HCSL поддерживают рабочее напряжение на уровне 2,5В и 3,3В. Кроме того они характеризуются низким уровнем фазового шума и малым джиттером, а также большим диапазоном частот: от 25 до 200 МГц. Благодаря перечисленным характеристикам представленные осцилляторы пользуются широкой популярностью при установке на оптоволоконных каналах передачи данных, каналах gigabit ethernet, последовательных каналах типа ATA, а также телекоммуникационном оборудовании и серверных станциях.
Особенности
1. Минимальные размеры корпуса: 5,0×3,2×1,2 мм.
2. Поддержка дифференциальных выходов LVDS /LVPECL /HCSL.
3. Напряжение источника питания: 2,5В/3,3В.
4. Три режима работы.
5. Низкий уровень фазового шума и малый джиттер.
6. Широкий диапазон рабочих частот: 25 − 200 МГц.
7. Соответствие стандартам RoHS и Pb-Free.
| Модель | Кварцевый генератор с дифференциальными выходами 5032 SMD | ||
| Режим генератора | Основная частота / гармоника третьего порядка | ||
| Диапазон частот | 25~200 МГц | ||
| Выходной уровень | LVDS | LVPECL | HCSL |
| Выходная нагрузка | 100 Ом | От 50 Ом до VDD -2В | 50 Ом |
| Напряжение питания | 2.5 В , 3.3 В | ||
| Стабильность частоты | ±50ppm или иные параметры по согласованию | ||
| Диапазон рабочих температур | -20~+70℃ или иные параметры по согласованию | ||
| Диапазон температур хранения | -55~+125℃ или иные параметры по согласованию | ||
| Время нарастания (Tr) / спада (Tf) | 1 нсек (макс) | 1 нсек (макс) | 0.5 нсек (макс) |
| Ток питания | 80 м A (макс) | 80 мА (макс) | 30 м A (макс) |
| Симметричность | 45~55% | ||
| Время запуска | 5 мсек (макс) | ||
| Дрожание фазы (джиттер 12 кГц ~ 20 МГц) | 1 псек (макс) | 1 псек (макс) | 0.2 псек (стандарт), 1.0 псек (макс) |

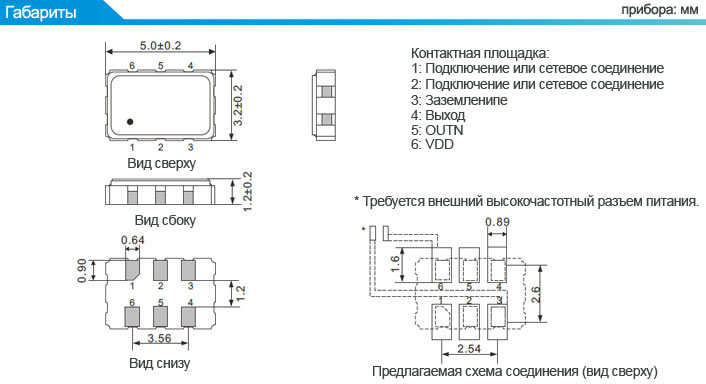

| Габариты (Д×Ш×В) | 5.0×3.2×1.20 ( мм ) | ||
