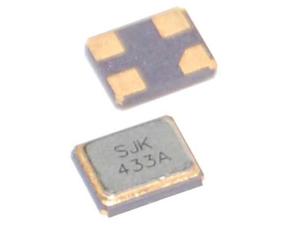

Фильтры на ПАВ серии 3225 SMD изготовлены по технологии поверхностного монтажа и отличаются компактными размерами корпуса, а также низкой стоимостью производства. Они представляют собой резонатор с одним портом. Простота конструкции обуславливает широкий спектр их применений в автомобильной электронике, оборудовании с дистанционным управлением и средствах связи.
Особенности
1. Однопортовый резонатор.
2. Сверхкомпактные размеры: 3.2×2.5×0.68 мм.
3. Низкая стоимость изготовления.
4. Высокая чувствительность к электростатическому разряду (ESD).
5. Соответствие стандартам RoHS и Pb-Free.
| Модель | Резонатор на ПАВ 3225 SMD |
| Центральная частота | 315 МГц / 433,92 МГц, либо иные параметры по согласованию |
| Допустимое отклонение частот | ±75 кГц |
| Вносимые потери | 1.5 дБ (стандарт); 2.0 дБ (макс.) |
| Добротность без нагрузки | 18362 Typ. |
| Добротность при нагрузке 50 Ом | 2150 Typ. |
| Температура переключения | 20~55℃ |
| Диапазон рабочих температур | -40~+85℃ |
| Диапазон температур хранения | -55~+125℃ |

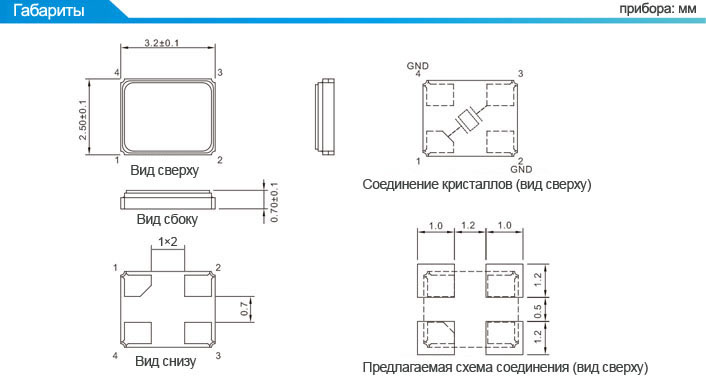

| Габариты (Д×Ш×В) | 3.2×2.5×0.68 (мм) |
